En architecture, la coupe est un outil de lecture du bâtiment qui montre ce qu’aucun plan horizontal ne peut révéler : la hauteur sous plafond, l’épaisseur d’un plancher, le tracé d’un escalier ou la pente d’une toiture. Deux types de coupes dominent la pratique professionnelle, la longitudinale et la transversale, et leur distinction repose sur l’orientation du plan sécant par rapport à l’axe principal de l’ouvrage.
Comprendre cette distinction, c’est lire correctement un dossier de permis de construire ou un projet de conception.
A voir aussi : Idées et conseils pour transformer votre intérieur en un espace unique et chaleureux
Coupe architecturale et réglementation thermique : ce que la RE2020 a changé
Les contenus disponibles sur le sujet se concentrent sur la géométrie des coupes ou leur rôle administratif dans un dossier d’urbanisme. Ils passent sous silence un changement récent qui modifie concrètement le contenu de ces documents : l’évolution des exigences liées à la RE2020.
Depuis l’entrée en vigueur de cette réglementation, les choix constructifs dans le logement neuf ont profondément muté. La généralisation des pompes à chaleur, le recul du gaz et l’électrification des usages imposent de faire figurer ces équipements sur les coupes. Un décret de décembre 2024 lié à la RE2020 a encore renforcé ces obligations pour les projeteurs, qui doivent désormais traduire les contraintes environnementales dans leurs documents techniques.
A lire également : Tout savoir sur les permis nécessaires pour conduire un camion 12m3 en France
Concrètement, une coupe longitudinale montre la distribution des systèmes énergétiques sur la longueur du bâtiment : réseau de ventilation, conduits, locaux techniques. La coupe transversale, elle, sert davantage à vérifier l’épaisseur de l’enveloppe isolante et à repérer les ponts thermiques au droit des planchers ou des liaisons mur-toiture. Les différences entre coupe longitudinale et transversale en architecture ne sont donc plus seulement une question de géométrie, mais aussi de conformité énergétique.
Plan de coupe longitudinale : orientation et informations visibles

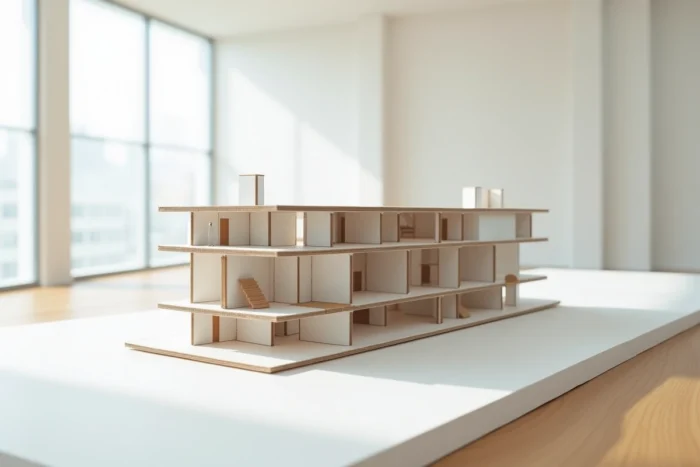

La coupe longitudinale tranche le bâtiment dans le sens de sa plus grande dimension. Pour une maison rectangulaire, le plan sécant passe parallèlement à la façade la plus longue. Ce choix d’orientation permet de visualiser l’enchaînement des pièces le long de l’axe principal, les variations de niveau entre les différents espaces, et la relation entre le rez-de-chaussée et les étages sur toute la profondeur de la construction.
Ce type de coupe est particulièrement utile pour les bâtiments allongés (immeubles de logements collectifs, équipements publics, hangars industriels). Elle met en évidence :
- Le profil du terrain naturel sur toute la longueur de la parcelle, ce qui permet de vérifier l’implantation du bâtiment par rapport aux courbes de niveau
- Le tracé des réseaux horizontaux (ventilation, chauffage, évacuation) qui courent sous les planchers ou dans les faux plafonds
- Les rapports de hauteur entre les différents volumes intérieurs, y compris les doubles hauteurs ou les mezzanines
La coupe longitudinale suit les réseaux principaux et les locaux techniques sur la longueur du bâtiment. C’est pour cette raison que les projeteurs la privilégient lorsqu’ils doivent démontrer la faisabilité d’un passage de gaines ou la conformité d’un réseau aéraulique.
Coupe transversale en dessin technique : ce qu’elle révèle de différent

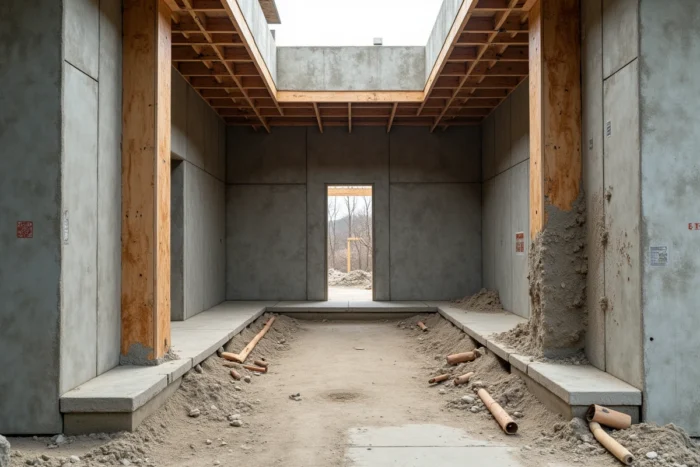

La coupe transversale tranche le bâtiment perpendiculairement à son axe principal, c’est-à-dire dans le sens de la plus petite dimension. Elle donne à voir une tranche fine du bâtiment, comme si l’on coupait un pain et qu’on regardait la mie.
Cette orientation met en lumière des informations que la coupe longitudinale ne montre pas, ou mal. La structure porteuse (murs de refend, poteaux, poutres) apparaît dans sa logique de reprise des charges verticales. L’épaisseur d’enveloppe et les ponts thermiques sont lisibles sur la coupe transversale, ce qui en fait un document de référence pour les bureaux d’études thermiques.
Elle rend aussi visible la pente de toiture, la hauteur de faîtage par rapport au terrain naturel, et le décalage entre le niveau fini intérieur et le sol extérieur. Dans un dossier de permis de construire, la coupe transversale est souvent celle qui permet à l’instructeur de vérifier le respect des hauteurs maximales fixées par le plan local d’urbanisme.
Choix du plan de coupe : une décision technique, pas arbitraire
Le tracé du plan de coupe sur le plan de l’étage courant obéit à une logique précise. L’architecte choisit un axe qui passe par les éléments les plus significatifs du projet : un escalier, un vide sur séjour, une trémie d’ascenseur. La coupe doit « raconter » le maximum d’informations en un seul dessin.
Un plan de coupe mal placé peut masquer un problème de hauteur sous poutre ou un conflit entre un réseau et un élément structurel. Le choix du plan sécant conditionne la lisibilité du projet, et un même bâtiment peut nécessiter plusieurs coupes dans chaque direction pour couvrir l’ensemble des situations critiques.
Coupe et plan de construction : pourquoi ne pas confondre les deux
La confusion entre plan et coupe reste fréquente, y compris chez des professionnels en début de carrière. Conceptuellement, plan et coupe utilisent le même principe de projection orthogonale. La différence tient à l’orientation du plan sécant : horizontal pour le plan, vertical pour la coupe.
Le plan montre la distribution des pièces à un niveau donné, vu du dessus. La coupe montre la superposition des niveaux, vue de face. Les deux documents sont complémentaires et se lisent ensemble. Un plan sans coupe ne dit rien de la hauteur des espaces. Une coupe sans plan ne permet pas de situer la position exacte du trait de coupe.
La façade, troisième type de représentation souvent associé, se distingue des deux précédents par un point fondamental : elle ne montre que l’extérieur du bâtiment. Aucune information sur la structure interne, les réseaux ou les épaisseurs de paroi n’y figure. La façade est une projection, la coupe est une section. Cette distinction semble élémentaire, mais elle conditionne la bonne lecture d’un dossier architectural.
La pratique contemporaine, portée par la généralisation des logiciels BIM, a rendu la génération des coupes quasi automatique à partir du modèle numérique. Les données disponibles ne permettent pas de conclure que cette automatisation supprime le besoin de savoir lire et interpréter ces documents. Savoir distinguer une coupe longitudinale d’une transversale reste un prérequis pour tout professionnel du bâtiment, qu’il manipule un crayon ou un logiciel de modélisation.
